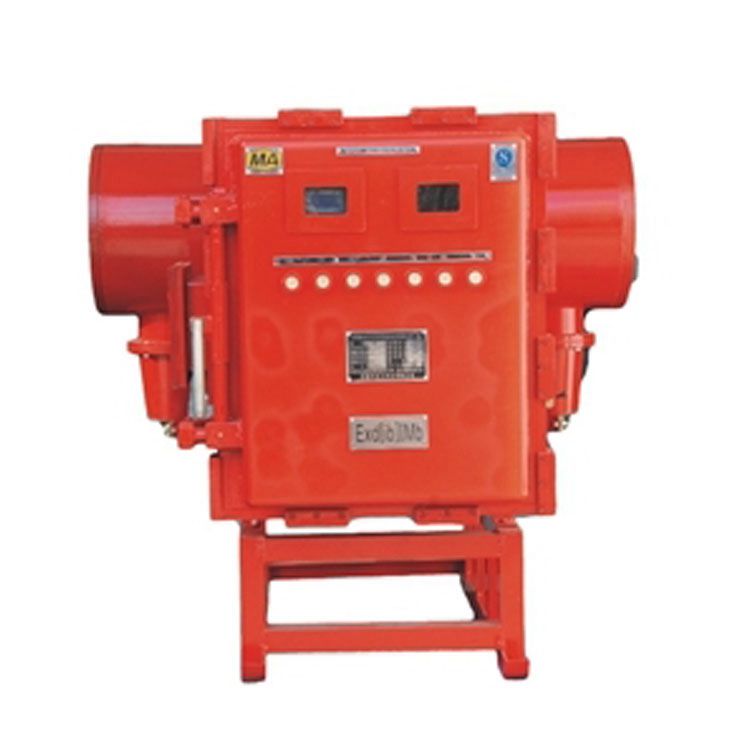

QJGZ-315/10Y礦用隔爆兼本質**型高壓真空電磁起動器用途

適用于含有甲烷混合氣體，具有爆炸危險的煤礦井下，在交流50Hz，額定電壓10kV、6kV、3.3kV，額定電流至630A 三相中性點不直接接地的供電系統中，對高壓電動機進行直接起動、停止控制，同時對電動機及其有關供電電路進行保護。本起動器采用JCZ5 型高壓真空接觸器、GWZBQ-10(6)G 型微機綜合保護監控裝置，性能****，抗干擾能力強，配RS485 標準通訊接口，與KJ254礦用電力監控系統連接，可實現遠程自動控制及監測監控設備，達到無人值守。

技術特征

全中文背光液晶顯示，實時顯示系統電壓、三相電流、系統運行狀態等重要信息;

下拉式菜單設定;

具有過載、過流、短路、欠壓、過壓、絕緣監視、斷相、三相不平衡等保護功能;

具有選擇性接地( 漏電) 保護;

具有電能計量功能;

具備故障記憶，故障查詢功能；

具有參數設定密碼鎖定功能;

使用智能化全數字測控保護裝置，具有兼容的網絡通信集成接口(RS485)。

技術數據

額定電壓     10(6、3.3)

工作電壓     12(7.2、3.9)

額定頻率     50Hz

額定工作電流     160A     200A     400A     500A     630A

配用電流互感器     50、75、100、150/5     200/5     315、400/5     500/5     630/5

額定開斷電流(25 次)     1280A     2000A     3200A     4000A     5000A

額定短時耐受電流/ 待續時     1600A/4s     2500A/4s     4000A/4s     5000A/4s     6300A/4s

極限開斷電流電流(3 次)     1600A     2500A     4000A     5000A     6300A

承受過載電流/ 待續時     2400A/1s     3750A/1s     6000A/1s     7500V/1s     9450A/1s

機械壽命     100 萬次 1 million times

電壽命     25 萬次250,000 times
